Installatie Ozonator

Installeer een ozonator voor schoner water met minder gebruik van chemicaliën.
De meeste Spas zijn vandaag de dag ozon-ready, zodat het toevoegen of vervangen van een ozonator in een handomdraai gedaan kan worden. Sommige spas nemen een beetje meer tijd er een te installeren wij zullen u laten zien hoe.

Ozonators converteren zuurstof in ozon. U sluit een transparante (clear) slang aan op uw Spa systeem. De ‘flow’ die de pomp veroorzaakt zorgt voor een ‘venturi’ zuigkracht trekt de ozon via de slang uw spa water binnen. De ozonator is zelf verbonden met uw spa controle systeem, dat stroom levert en de eenheid regelt.

Voorbereiding installatie:
– Controleer of uw Spa een ozonator toegevoegd kan hebben;
– Ga na of deze de juiste stekker heeft in combinatie met uw Spa Systeem;
– Voor het beste resultaat, gelieve het water te verversen. Het is makkelijker voor de ozonator een zuivere en een frisse start te laten doen;

Ozonator Componenten die je nodig hebt om te kopen:
– Bij het vervangen van een bestaande ozonator, of het installeren van een nieuwe ozonator, zul je normaal gesproken alleen maar een ozonator, stukje slang en een terugslagklep benodigd hebben(bij ozone ready Spas);
– Sommige Spas zal ook een venturi geinstalleerd op dienen te worden;
– Bij Spas die niet ozone-ready zijn, zult u ook een venturi injector en een wandaansluiting (Wall fitting) moeten aanschaffen;

We zullen hieronder de verschillende (mogelijke) installaties uitleggen.

Installatie Ozon-ready Spas

Ozon-ready spa’s hebben meestal een kleine ozon jet aan de onderkant van de spa. Deze jet dient als uitvoer van water en lucht met daarbij de ozon. Wanneer er geen ozonator aanwezig is dan zal deze jet functioneren als een enkele waterstraal. Er zal een transparante slangetje (clear 1/4 “) onder de schaal hangen, waarvan een kant is afgedopt, mocht er geen ozonator geïnstalleerd zijn.

Ozone aansluiting

Lokaliseer de aanzuiging van de ozone-lijn zoals afgebeeld(foto.1). Dit is meestal een transparant slangetje (clear 1/4 “). In dit geval heeft de slang een afdopping, die u dan dient af te snijden/knippen zoals afgebeeld(foto.2). om de terugslagklep te kunnen plaatsen. Deze terugslagklep voorkomt dat het water de ozonator binnendringt.

De richting van de terugslagklep is weg van de ozonator hetzelf en richting het spa systeem(aan het vloeroppervlak). Als dit niet staat aangegeven (dmv.pijltje), dan kunt u hierop blazen, en aan de kant waaruit de lucht dan komt betreft de goede richting.





Installatie van geen Ozon-ready Spas

(Jet Water Lijn verbinding methode)
Een eenvoudige manier om de lijn (slang) aan te sluiten is het gebruik van een ozon venturi injector, die is geplaatst op de water lijn, meestal 3/4 ” inch slang. De circulatie ‘flow’ van het water zorgt voor een zuigkracht en zodoende de ozon aanzuigt, en de spa ingaat. ( zie hieronder de afbeelding)

Deze methode is zeer effectief voor ozon dispersie. Selecteer een jet nabij de bodem van de spa, dit voor zoveel mogelijk en maximaal water contact. Zorg ervoor dat de circulatie ‘flow’ de juiste richting gaat, zoals vermeld op de injector. De ozon lijn behoort een dubbele lus boven de waterlijn te zijn (de zogenaamde Hartford loop) en de daarop de terugslagklep geïnstalleerd, die voorkomt dat het water de ozonator binnendringt.

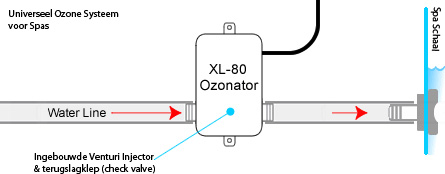

Een nog makkelijker ozone syteem om te installeren zijn de ozonatoren met een ingebouwde venturi. Bijvoorbeeld er een te noemen is de XL-80 van het merk Aquasun Ozone. Het apparaat heeft ook een interne terugslagklep en er behoeft geen luchtslangetje aangesloten te worden, de installatie kan niet eenvoudiger. (zie hiernaast de afbeelding)

(Hoofd Water Lijn verbinding methode)
Als de jet water lijn ontoegankelijk is, omdat de spa volledig is volgeschuimd en u niet bij de aansluitlijnen kunt komen, dan is de onderstaande methode een uitstekend alternatief namelijk het installeren van een ozon injectorverdeelstuk op hoofdwaterleiding. Deze leiding(lijn) betreft de grootste van de spa,en zijn 1-1/2 ” inch of 2″ inch flexibele slang. Het verdeelstuk(manifold) maakt gebruik van een bypass klep ontwerp die de spanning en drastische vermindering van de jet druk op de pomp voorkomt, en zou resulteren bij geval van een injector direct in deze lijn te plaatsen. (zie hieronder de afbeelding)

Aangezien ozonators pas aangaan met de lage snelheid pomp(en/of circulatiepomp), wordt het injectorverdeelstuk geopend door zijn speciale klep bij hoge snelheden, waardoor er een grotere hoeveelheid water stroomt, en dus ook meer ozon.
De injector zorgt voor een zuigkracht die de ozon uit de ozonator trekt, vermengt het met water, en levert deze zeer efficiënt af in de spa jets. Het is belangrijk om de ozon injectorverdeelstuk na de spa verwarming, pomp en filter te installeren, dit om mogelijke schade aan die laatst genoemde componenten te voorkomen, die eventueel kunnen worden veroorzaakt door een hoge concentratie onopgeloste ozon.
Na de installatie van het injectorverdeelstuk wordt de ozonator uitgangslijn verbonden met de injector (zoals hierboven afgebeeld). Om te voorkomen dat water terugloopt in de ozonator, moet er een terugslagklep worden geïnstalleerd. De ozonator uitvoerlijn moet ook worden doorgelust (de zogenaamde Hartford loop) hoog in de spa schaal (boven het waterniveau) en biedt extra bescherming tegen het terugstromen van het water.
